所属分类： 气动调节阀

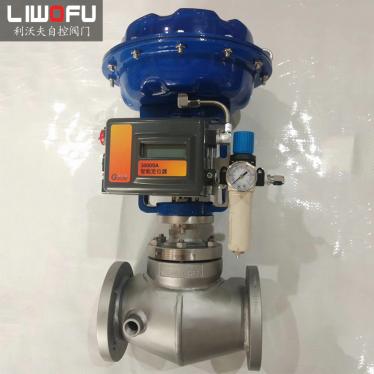

ZJHM气动调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。ZJHM气动调节阀广泛应用于：化工、石化、石油、造纸、采矿、电力、城建等领域。咨询电话:13738330777
产品详情
ZJHM气动调节阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
ZJHM气动调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
点击查看：气动调节阀说明书
ZJHM气动调节阀主要技术参数
| 公称通径 DN（mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
额定流量系数 Kv | 直线 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 额定行程 L（mm） | 16 | 25 | 40 | 60 | |||||||||
| 膜片很好面积 Ae（cm 2 ） | 280 | 400 | 600 | 1000 | |||||||||
| 信号范围 Pr（kPa） | 20 ～ 100 、 40 ～ 200 | ||||||||||||
| 气源压力 Ps（MPa） | 0.14 、 0.25 | ||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||
| 固有可调比 | 50 | ||||||||||||
| 允许泄漏量 | 硬阀座不平衡型： IV 级 软阀座： VI 级 | ||||||||||||
| 公称压力 PN（MPa） | 1.0 、 1.6 、 4.0 、 6.4 | ||||||||||||
工作温度 t （ ℃ ） | 常温型 | -20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 | |||||||||||
| 散热型 | -40 ～ 450 、 -60 ～ 450 | ||||||||||||
| 高温型 | 300 ～ 560 | ||||||||||||
| 低温型 | -60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 | ||||||||||||
ZJHM气动调节阀外形尺寸及重量单位：mm
DN | L | H | H1 | 质量(kg) | φA | |||||||
PN16 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6 | PN40 | ||
25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | 285 | |
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
