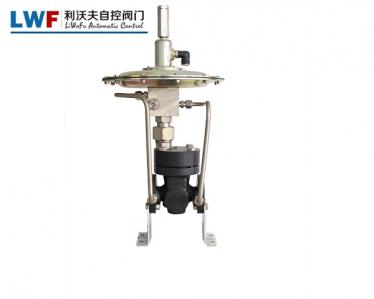

V230D02Y自力式微压调节阀

自力式微压调节阀是一种不需要外部能量，以控制介质的能量为动力源，引入执行器膜室产生推力，控制节流元件运动的一种控制阀。自力式压力调节阀用于氢冷发电机组的密封油和氢气、液化气、氧气和氮气等各种行业。气体减压、稳压、泄压调节：用于各种石油、化工、液体储罐的气封。

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：很好内部成本控制，减少了开支，让利于客户！
交货快捷：Xian进生产流水线，充足的备货，缩短了交货期！

热线：0577-67008999

产品详情

自力式微压调节阀是一种不需要外部能量，以控制介质的能量为动力源，引入执行器膜室产生推力，控制节流元件运动的一种控制阀。实现自动调整。主要用于各种工业炉煤气燃烧系统，控制燃料A、B的混合比，达到理想的燃料条件。自力式压力调节阀用于氢冷发电机组的密封油和氢气、液化气、氧气和氮气等各种行业。气体减压、稳压、泄压调节：用于各种石油、化工、液体储罐的气封。

自力式微压调节阀采用平衡式单座阀用于控制小压差，压力稳定，精度高，密封性能好。运行时可任意调节设定值，可广泛用于介质压力1.4Mpa以下，工作温度120℃（或150℃）以下，压力调节范围0.14～7.2的阀门千帕适用于非腐蚀性气体介质。受压后（水柱液位mm），广泛应用于各种石油、化工、液体储罐的氮气密封系统。

自力式微压调节阀是一种不需要额外能源，以调节后的介质压力为动力源，自动调节压力为恒压的节能产品。适用于各行各业。反应堆燃烧系统、燃气、石油产品或油库。储罐、保护气和热处理保护气微压自动调节等场合。

自力式微压调节阀主要技术参数

公称通径DN(mm)	20	25	32	40	50	65	80	100
额定流量系数Kv	7	11	20	30	48	75	120	190
公称压力(MPa)	1.0 1.6
固有流量特性	快开
保证调压阀正常工作的zui小压差P(MPa)	≥0.01
压力分段范围 (KPa)	0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100
工作温度℃	≤80
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、GB9113-88凸式或根据用户要求选配其它标准型式的法兰(如：ANSI、JIS、DIN等标准) ?
结构长度	按GB12221-89标准

自力式微压调节阀主要性能指标

控制精度％		±10
允许泄漏量	硬密封(L/H)	单座(Ⅳ级)：≤10-4阀额定容量：双座(Ⅱ级)、≤5×10-3×阀额定容量
	软密封 (ml/min)	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

自力式微压调节阀外形尺寸

公称通径 DN	20	25	32	40	50	65	80	100
法兰距离L	185	200	205	222	254	276	298	352
执行器宽K	395
总高度H	456	465	470	470	480	490	490	510
导压管接口螺纹	M16×1.5
重量Kg	12	13	15	17	20	28	38	43

自力式微压调节阀阀门主要零件及推荐使用温度范围

零件名称		材料	温度范围
阀体、阀盖		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		(增强)聚四氟乙烯	-20～200℃
		司太莱合金堆焊	-250～550℃
压力平衡元件	波纹管	18Ni12Mo2Ti	-160～300℃
压力平衡元件	弹簧	18Ni12Mo2Ti	-160～250℃
