您当前的位置:首页 / 产品展示 / 自力式压力调节阀 / ZZYP自力式蒸汽调节阀
所属分类： 自力式压力调节阀
自力式蒸汽调节阀的安装注意：必须在压力调节阀的适当位置取一个压力点。阀前压力应大于管径的两倍，阀后压力应大于阀内管径的6倍。计算：自动阀可以小于管径，但截止阀、截止阀、旁通阀、过滤器不能小于管径。
产品详情

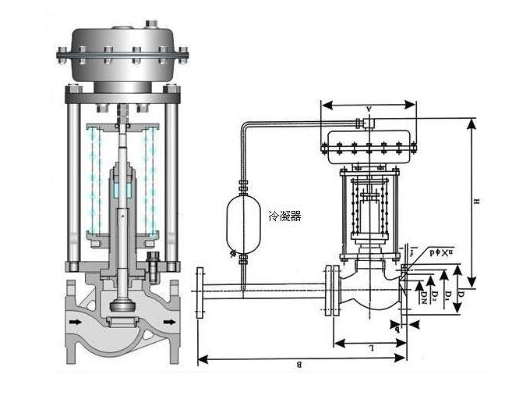

| 公称通径 0N | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法兰接管尺寸 B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法兰端面距 L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 压 力 调 节 范 围 kPa | 15 一 140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 280 — 500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120 — 300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480 — 1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600 一 1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000 — 2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 重量 kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 导压管接头螺纹 | M16X1.5 | ||||||||||||||
1、必须在压力调节阀的适当位置取一个压力点。阀前压力应大于管径的两倍，阀后压力应大于阀内管径的6倍。
2、计算，自动阀可以小于管径，但截止阀、截止阀、旁通阀、过滤器不能小于管径。
1、当用于气体或低粘度液体介质时，ZZY型自走式压力控制阀通常直立安装在水平管道上，只有翻转时才会翻转。不允许位置空格。或对角线。
2、调压阀周围应留有适当的空间，便于现场维护和操作。
3、如果介质是干净的气体或液体，则阀门前的过滤器可能没有安装。
4、压力控制阀口径过大（DN≥100）时，需要安装固定支架。如果您发现介质非常干净，则可能未安装Part3、
5、如果位置确实不准，可以省略旁通阀（手动）（不推荐）。
6、阀组后，用户可根据需要选择止回阀、安全阀等。
7、当阀门使用蒸汽或高粘度液体介质时，ZZYP自力式蒸汽调节阀通常倒装在水平管道上，冷凝器（蒸汽自动）应更高，接管阀门的前部和后部。冷凝器在使用前应注满冷水，约3个月后注水一次。
