所属分类： 气动调节阀
气动薄膜调节阀是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。气动薄膜调节阀主要由气室、薄膜、止推板、弹簧、推杆、调节螺母、阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。具有结构紧凑、重量轻、动作灵敏。

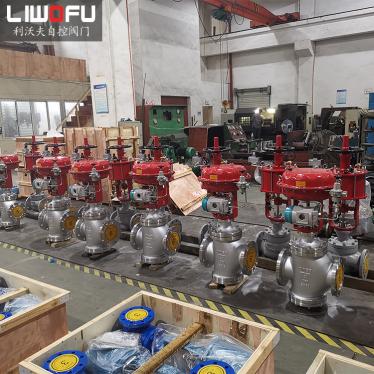

产品详情
气动薄膜调节阀是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。气动薄膜调节阀主要由气室、薄膜、止推板、弹簧、推杆、调节螺母、阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性Jing确，配用电气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，气动薄膜调节阀广泛应用于Jing确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
气动薄膜调节阀的动作是来自调节器的信号压力，输入气动执行器的气室产生推力。通过连接推杆推动阀芯并产生相应的位移。换句话说，行程和阀芯位置的变化使阀门改变了流动的截面积，达到了调节介质流量的目的。
公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
执行器型号 | ZHA/B-22 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||||
薄膜很好面积Ae（cm2） | 350 | 350 | 350 | 560 | 900 | 1600 | |||||||||||
气源压力Ps(MPa) | 0.14～0.4 | ||||||||||||||||
信号范围Pr(KPa) | 20～100、40～200、80～240 段幅：20～60、60～100 | ||||||||||||||||
电信号 | 4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V） | ||||||||||||||||
作用模式 | 气开式（K）型、气关式（B）型 | ||||||||||||||||
流量特性 | 直线、等百分比、快开性 | ||||||||||||||||
允许泄漏量（L/h） | 硬密封：（IV级）10-4×阀额定容量、 软密封：VI级 | ||||||||||||||||
固有可调比R | 50:1 | ||||||||||||||||
气源接头 | M16×1.5 | ||||||||||||||||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 | ||||||||||||||||
型 号 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
很好面积cm2 | 350 | 350 | 560 | 900 | 1600 |
行 程mm | 16 | 25 | 40 | 60 | 100 |
弹簧范围KPa | 20～100(标准):40～200;80～240; 20～60; 60～100 | ||||
操作方式 | 普通型、带手动手轮操作型（侧装式、顶装式） | ||||
