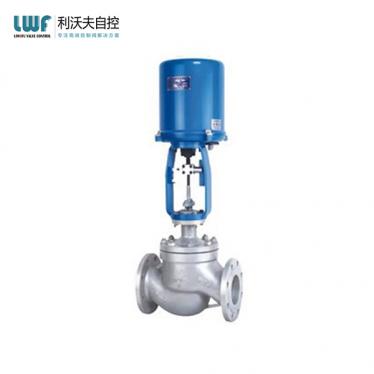

电动笼式调节阀

电动笼式调节阀是压力平衡调节阀。阀体内采用套筒导向的先导阀芯。电动笼式调节阀具有用于确定流量和流量特性的窗口。Du特的对称多孔笼式阀瓣可以更很好地控制噪音和气蚀。在苛刻的工况下，可调节各种流量系数，满足客户更细致的工艺要求，广泛应用于控制气体、液体、蒸汽等介质。

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：很好内部成本控制，减少了开支，让利于客户！
交货快捷：Xian进生产流水线，充足的备货，缩短了交货期！

热线：0577-67008999

产品详情

电动笼式调节阀是压力平衡调节阀。阀体内采用套筒导向的先导阀芯。阀芯有平衡孔，减少不平衡。可调比大，振动小，兼容性好。适用于大多数单座和双座阀应用，但不适用于颗粒和脏介质。

电动笼式调节阀具有用于确定流量和流量特性的窗口。Du特的对称多孔笼式阀瓣可以更很好地控制噪音和气蚀。在苛刻的工况下，可调节各种流量系数，满足客户更细致的工艺要求，广泛应用于控制气体、液体、蒸汽等介质。

电动笼式调节阀阀体

阀体形式	直通铸造球型阀
公称通径	DN20～300mm
公称压力	PN1.6、2.5、4.0、6.4
法兰标准	GB/T9113、 JB/T79
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

电动笼式调节阀主要零件材料

阀体	WCB	CF8	CF8M	CF3M
阀座	304	304	316	316L
垫片	PTFE/金属石墨垫片
阀笼	304	304	316	316L
导向套	304	304	316	316L
阀盖	WCB	CF8	CF8M	CF3M
阀杆	304	304	316	316L
填料	PTFE/柔性石墨
弹簧	65Mn	304	316	316L
螺母	304	304	316	316L

电动笼式调节阀主要性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0
回差%			配3810L ±2.5；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

电动笼式调节阀主要外形及连接尺寸

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	225	257	257	257	310	310	310	310	310

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。
