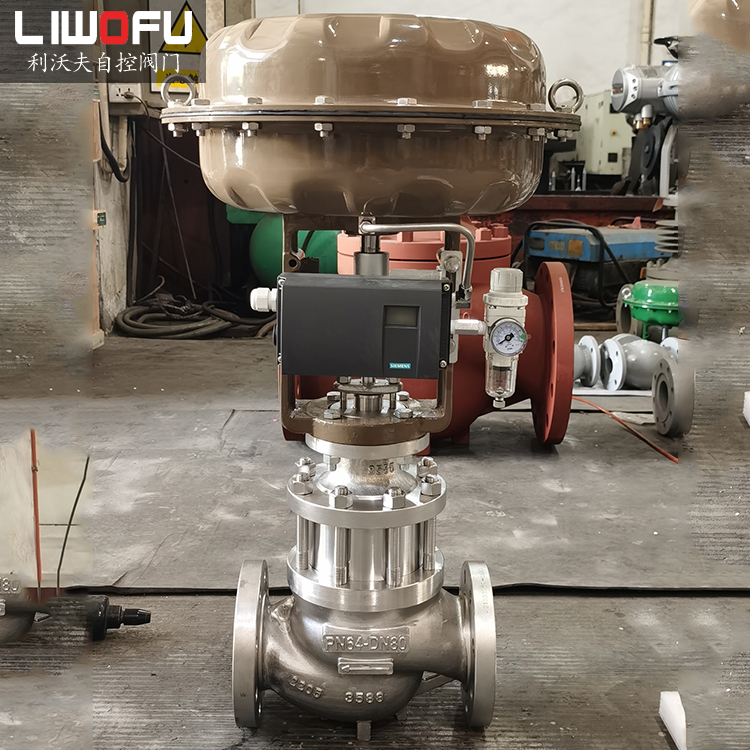

气动流量调节阀-浙江利沃夫自控阀门科技有限公司

气动流量调节阀主要用于粉体物料流量控制系统。气动流量调节阀是通过调节气瓶阀流动截面的开启角度来调节流量的。一般用作带电动流量阀的开/关阀。气动流量调节阀主要由气缸控制，也可手动操作。传动布置可分为左装和右装两种。

气动流量调节阀是采用国外Xian进技术专门为原料均化仓和水泥仓设计的卸料器。是替代同类进口设备的理想选择，尤其是在气密性和排放线性方面。气动流量调节阀用于水泥生产线，达到同类进口产品的效果。主要用于粉状、颗粒状、小颗粒状物料的流量传递控制系统的开/关流量调节。它通常与手动截止阀（即手动闸阀）串联使用。

气动流量调节阀工作原理

π动力气源向PFV系列气动流量调节阀油水分离器供气0.4～0.7Mpa。经油水分离器过滤后，提供洁净的气体。在双作用3P定位器中，定位器控制稳定的气流，供给双作用回转气缸，带动阀杆快速旋转。

Locator的内部反馈信号板将信号反馈给编程控制器，使阀门能够以4-20mA信号提供快速打开/关闭或流量控制功能。

定位器输入4mA控制信号时，阀门全关，定位器输入20mA控制信号时，阀门全开。如果操作过程中控制信号突然消失，阀门将立即关闭。

气动流量调节阀参数

介质温度：0-150℃

工作温度：150℃

工作压力：1.6MPa

工作压差：20-600KPa

流量精度：5%

气动流量调节阀主要技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0、16.0、25.0
额定行程(mm)		16			25		40			60			100
执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式
流量特性		等百分比

气动流量调节阀执行器技术参数

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
很好面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
