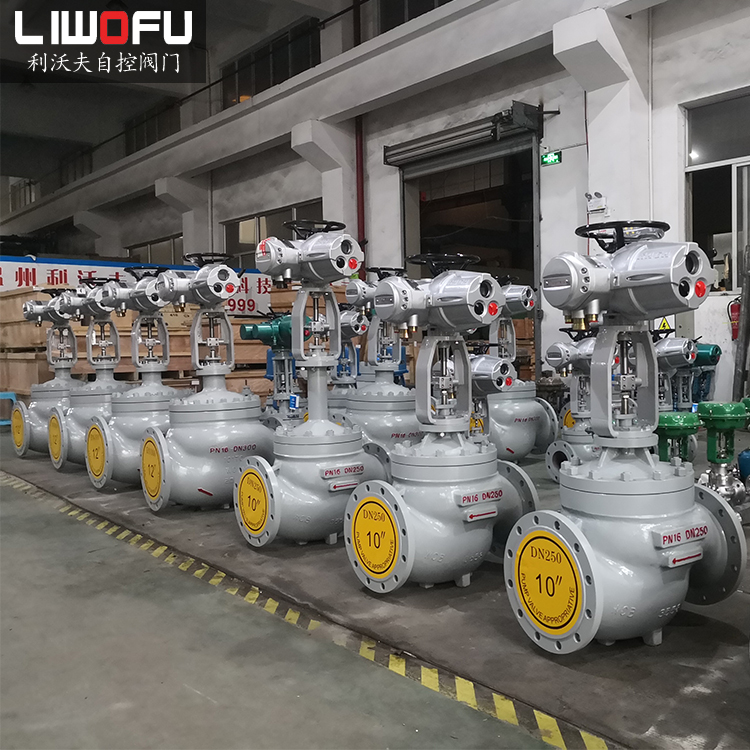

电动智能型调节阀

电动智能型调节阀是一种平衡式高压差电动调节阀。配用智能一体式电动执行机构，接受统一的4-20mA或1-5V·DC的标准信号，电动智能型调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。智能型电动调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：很好内部成本控制，减少了开支，让利于客户！
交货快捷：Xian进生产流水线，充足的备货，缩短了交货期！

热线：0577-67008999

产品详情

电动智能型调节阀是一种平衡式高压差电动调节阀。配用智能一体式电动执行机构，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动调节阀的开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动智能型调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。智能型电动调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。

电动智能型调节阀主要技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0、16.0、25.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、笼式、套筒式
流量特性		等百分比
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
配置执行器类别		德国PS、英国罗托克、德国欧码、西门子等电动执行器
执行器参数		电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、IP67、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

电动智能型调节阀主要零件材料

1	阀体	WCB	304	316	316L
2	垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片
3	阀座/套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套/并帽	304	304	316	316L
6	中垫	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片
7	阀盖	WCB	304	316	316L
8	阀杆	304	304	316	316L
9	金属垫	304	304	316	316L
10	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
11	螺栓	25	不锈钢	不锈钢	不锈钢
12	填料压盖	WCB	304	316	316L

电动智能型调节阀主要性能指标

项目			指标值
基本误差%			±1.0
回差%			1.0
死区%			1.0
始终点偏差%	电开	始点±1.0	终点±1.0
		始点±1.0	终点±1.0
	电关	始点	±1.0
		终点	±1.0
额定行程偏差%			≤1.0
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

电动智能型调节阀安装连接尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		503	533	512	512	620	575	570	570	555	555	570	756	756
D		460				530				630
