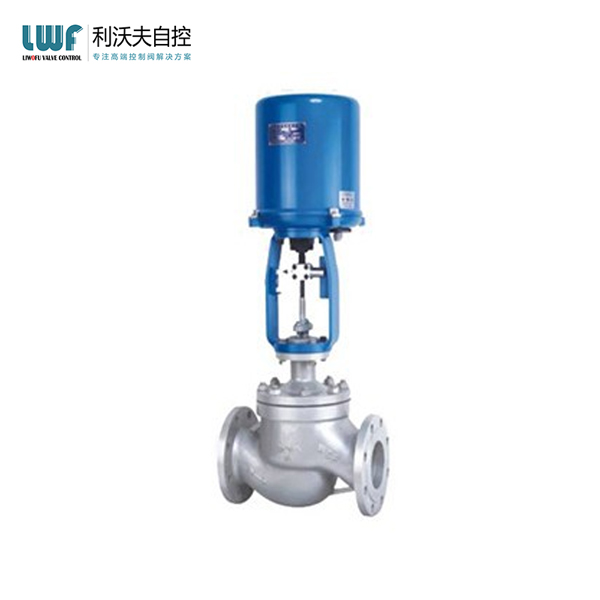

DCB电动平衡笼式调节阀

DCB电动平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。DCB电动平衡笼式调节阀阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼。

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：很好内部成本控制，减少了开支，让利于客户！
交货快捷：Xian进生产流水线，充足的备货，缩短了交货期！

热线：0577-67008999

产品详情

DCB电动平衡笼式调节阀概述

DCB电动平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。电动笼式调节阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼、使其压降损失小、流量大、可调范围广，流量特性精度高，符合IEC534-1-1976标准。

电动笼式调节阀的动态稳定性好，噪音低，空化气蚀小。

DCB电动平衡笼式调节阀主要技术参数

电动平衡笼式调节阀阀体部分

阀体型式		直通单座铸造球型阀
公称通径		32、40、50、65、80、100、125、150、200、250、300、350mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式	密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖	常温型	-17～+230℃
	伸长I型	-45～-17℃、 +230～+566℃
	伸长Ⅱ型	-100～-45℃
	伸长ⅢI型	-196～-100℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

电动平衡笼式调节阀阀内件部分

阀芯形式	压力平衡式阀芯
流量特性	等百分比特性、线性特性
材料	不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

电动平衡笼式调节阀执行机构部分

执行器型式		DKZ系列、381L系列、SKZ系列、PSL系列
输入信号	DKZ执行机构	Ⅱ型0～10mA·DC（输入电阻200Ω）；Ⅲ型4～20mA·DC（输入电阻250Ω）
	381L执行机构	4～20mA·DC或1～5V（输入电阻250Ω）
	SKZ执行机构	4～20mA·DC、1～5V DC
	PSL执行机构	4～20mA·DC
电源电压	DKZ执行机构	220V，50Hz
	381L执行机构	220V，50/60Hz
	SKZ执行机构	单相控制220V·50Hz
	PSL执行机构	单相控制220V·50Hz；三相控制380V，50Hz
手动机构		DKZ执行机构：手轮； 361L执行机构:离合式； SKZ执行机构: 手轮； PSL执行机构: 手轮
作用形式		电关式或电开式

电动平衡笼式调节阀主要性能指标

泄漏量	金属阀座	小于阀额定容量的0.5%，符合ANSI B16.104-1976 II级
回差		配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
基本误差		配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1%
可调范围		50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
