自力式压力调节阀主要型号:
自力式压力调节阀:ZZY 型直接作用自力式压力调节阀ZZVP-16B 型直接作用自力式微压调节阀ZZCP-16 型直接作用自力式差压调节阀ZZYP-16-2 型指挥器操作型自力式压力调节阀ZZWPE 型自力式温度调节阀ZZYVP-16B 型氮封调节装置ZFQ-1型防爆阻火呼吸阀。

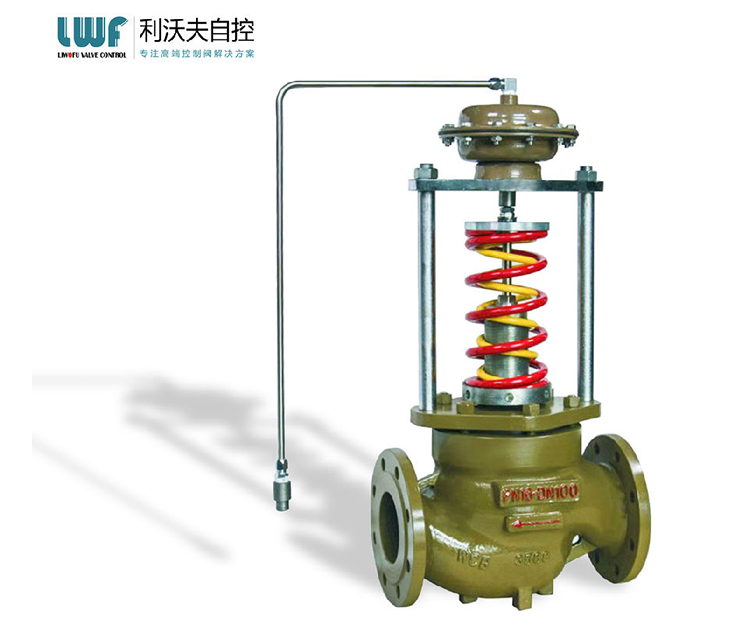

自力式压力调节阀产品结构:
自力式压力调节阀有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN1.6、4.0、6.4;阀体口径范围DN15~250;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求合。
自力式压力调节阀作用:
1、直接作用
直接作用式调节阀又称为弹簧负载式调节阀,其结构内有弹性元件:如弹簧、波纹管、波纹管式的温包等,利用弹性力与反馈信号平衡的原理。
2、间接作用
间接作用式调节阀,增加了一个指挥器(先导阀)它起到对反馈信号的放大作用然后通过执行机构,驱动主阀阀瓣运动达到改变阀开度的目的。如果是压力调节阀,反馈信号就是阀的出口压力,通过信号管引入执行机构。如果是流量调节阀,阀的出口处就有一个孔板(或者是其他阻力装置)由孔板两端取出压差信号引入执行机构。如果是温度调节阀,阀的出口就有温度传感器(或者温包)通过温度传感器内介质的热胀冷缩驱动执行机构。
