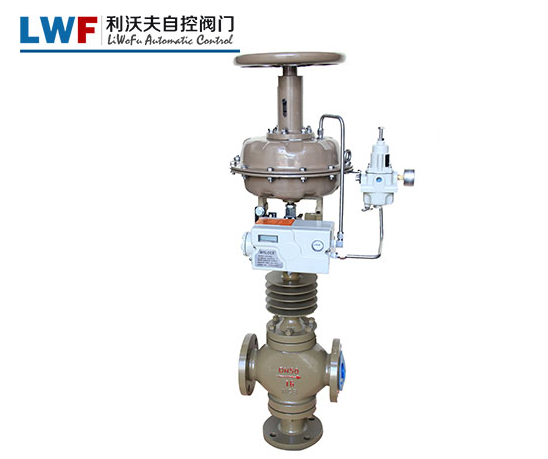

气动三通调节阀适用于通过三通阀将两种流体合并为一种流体,并将一种流体分为两种流体。阀门广泛用于将气体,液体,蒸汽和其他介质的过程参数准确地保持在特定值。
气动三通调节阀执行机构的原理:
气动三通调节阀采用电动气动阀门定位器,该阀门定位器由电流信号和压缩空气提供动力,并接受来自控制系统的0-10mA.DC或4-20mA。在做。直流电流信号转换为空气压力信号,由调节器输入和输出。此外,它实现了分段范围控制,从而改变了阀芯的开度,并实现了流体介质过程参数的Jing确调整。
气动三通调节阀的原理和结构特点:
气动三通调节阀具有与管道连接的三个入口和出口。这等效于两个单座控制阀的组合。根据工作模式的不同,它可以分为三通汇流控制阀和三通分流控制阀:(如下所述)
1、三通汇流控制阀具有两个入口和一个出口,并且混合了两种流体。原则上。示例:两种温度不同的流体通过阀门,并且两种温度之间的流体混合。
2、三通分流调节阀有一个入口和两个出口。通常,将通过阀门的流体分为两种流体。当阀门关闭一个出口时,另一出口打开。
3、当三通控制阀的换向控制阀被激活时,一个通道完全关闭,另一通道完全打开。关闭力与单座阀相同。
4、三通控制阀已从单座阀和双座阀进行了更改,并使用滑阀本身进行引导。交换空气的打开和关闭时,必须更换执行器。
5、由于小直径的不平衡力较小,因此当DN≤80时,在发散时可以使用合流调节阀。
6、三通控制阀的滑阀与套筒阀的套筒相同,节气门部分具有两种类型的窗口和一个小孔,后者具有减少噪音和减少共振的功能。
