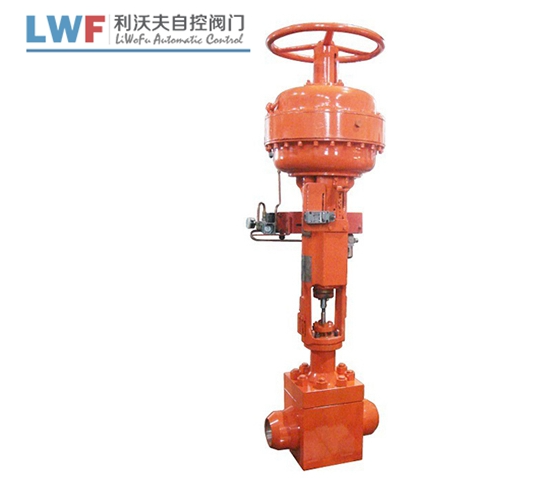

T667H气动高压调节阀阀体结构紧凑,压降损失小,阀芯导流面积大,抗振性好,泄漏率低,结构不平衡,一般工作条件下压差小。
T667H气动高压调节阀设计用于高温和高压工作条件。高强度和高负荷。阀体结构紧凑,压力损失小,阀芯导流面积大,抗振性好,泄漏率低,适用于压差较小的工况。
T667H气动高压调节阀采用压力平衡阀芯,高温高压工作条件,强度高,负荷大。低泄漏阀笼具有密封环结构并被密封。多孔阀笼在套筒上有对称孔,以减少流体噪音和气蚀现象。T667H气动高压调节阀列阀适用于控制流体或气体的各种压力和温度,并且适用于气动和电动执行器。
T667H气动高压调节阀的安装尺寸
外形尺寸及重量单位:mm | ||||||||||||
公祢通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN64 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
A | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | |
H1 | PN16/40 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
PN64 | 140 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
H3 | PN16/40 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 |
PN64 | 220 | 220 | 240 | 240 | 240 | 350 | 350 | 360 | 420 | 470 | 500 | |
H4 | 238 | 238 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | |
H5 | PN16/40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
重量(kg) | PN16/40 | 21 | 22 | 24 | 32 | 38 | 62 | 67 | 83 | 132 | 160 | 245 |
PN64 | 24 | 25 | 30 | 42 | 52 | 78 | 82 | 102 | 170 | 190 | 285 | |
备注 | 1、表中重量为不带附件标准数据,也可安装侧装式手轮。 | |||||||||||
2、阀门法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN标准。 |
