大口径电动调节阀主要由哪几部分组成？

大口径电动调节阀工作原理

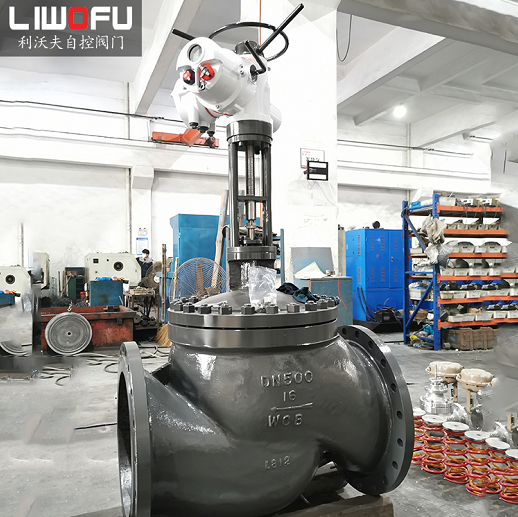

大口径电动调节阀由电动执行机构和排水控制阀两部分组成。电动调节阀的输入是控制器传来的直流信号，经伺服放大器放大后，驱动执行器产生轴向推力，带动调节阀动作，将介质流量设定为下一个，变化如下。调整系统的各种参数。同时，执行器发出宽位置信号与伺服放大器进行比较，使调节阀始终保持在输入信号对应的位置，完成伺服调节工作。

大口径电动调节阀特别适用于化工、石化、冶金、电厂等工业领域的普通流体介质和大流量过程控制系统。该阀门由电动（电子）执行器和大口径套筒阀组成。它具有更大的流通能力和更高的性能。电动调节阀结构紧凑，流道顺畅，流量特性准确，调节范围广，阀座泄漏小。

大口径电动调节阀主要由以下几部分组成

1、控制器：从调节器接收DC4-20mA或DC1-5V，控制执行器在规定的模式下运行。

2、传动机构：将电机的旋转运动转化为输出轴的直线往复运动，实现调节阀的开/关和调节功能。

3、开度检测机构：输出轴的直线运动位移（阀芯开度）通过齿条和齿轮反馈给电位器，电位器转换成电信号后反馈。来自控制器或调节器当阀芯输入信号和阀芯释放信号之间的差异变为零时，电机停止运行。

4、联轴器机构：用支架连接执行器和控制阀，用开/关螺母连接执行器输出轴和阀杆。启动螺母有一个指针，支架指示输出轴。

5、手动机构：该执行机构也设计有手动机构。在停电的情况下，您可以手动操作完成开/关和调节功能。可根据需要调节阀门。

调节阀厂家推荐产品：大口径电动智能调节阀
