气动高温调节阀产品结构及特点说明

发布日期：[2021-08-19] 本文关键词：气动高温调节阀,气动调节阀点击率：

气动高温调节阀采用高温散热设计，加高的上阀盖与散热片结构，保障执行器与电气阀定位器的工作使用安全，采用顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。很好而足够的顶部导向系统克服小开度时的震动，很好使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。

气动高温调节阀由多弹簧气动薄膜执行机构(或活塞式气动执行器)和高温调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。高温蒸汽气动调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性Jing确、维护方便等优点，气动薄膜调节阀操作稳定，具有动作特性可靠，Jing确的流量特性，可调范围大等优点。在广泛应用中取得好质量的控制效果。

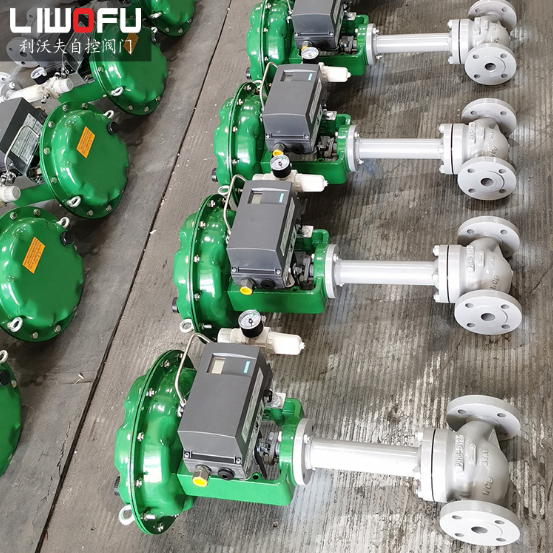

气动高温调节阀

气动高温调节阀产品结构

气动高温调节阀可以是高温单座阀体、高温套阀体、笼式高温阀体和高温三通阀体，一般使用在高温水蒸气和高温导热油品中，可以根据用户需求，配套定位器。阀门定位器输入信号为4-20mA，可以选配输出信号4-20mA。

气动高温调节阀产品特点

1、采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。

2、套筒互换性强，拆装方便，容易维修。

3、全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。

4、阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。

5、执行机构采用多弹簧结构，高度减少30％。重量减轻30％。

6、型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。

7、型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
