自力式流量控制阀原理

发布日期：[2022-02-14] 本文关键词：自力式流量控制阀点击率：

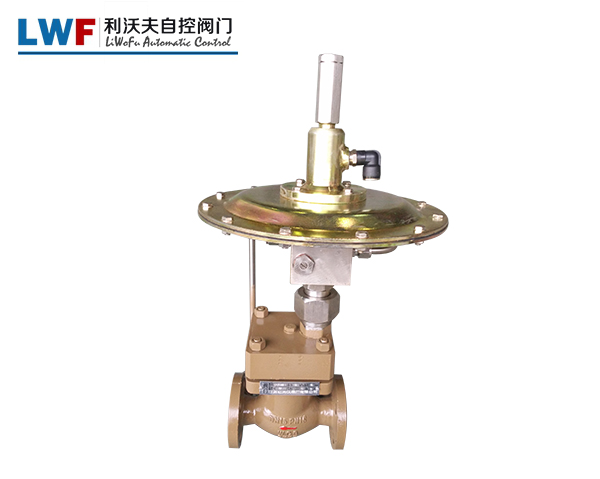

自力式流量平衡阀在热网水力平衡调节中的应用越来越多。这里由利沃夫自力式调节阀厂家简单介绍一下自力式流量控制阀的工作原理。

自力式流量控制阀从结构上说，是一个双阀组合，即由一个手动调节阀组和自动平衡阀组组成，手动调节阀组的作用是设定流量，自动平衡阀组的作用是维持流量恒定。

对于手动调节阀组来说，流量G=Kv(P2-P3)，Kv调节阀的大小取决于开度，开度不变，则流量G不变，而P2-P3的恒定是由自动平衡阀组控制的，比如进出口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定，反之P1-P3减小，则自动平衡阀组开大，使P1-P2减小，从而维持P2-P3的恒定。

调节气动调节阀阀的故障处理措施。

（1）调节阀出现卡堵问题后，要迅速开，关调节阀，使用流体介质将堵塞物冲跑，还可以利用管钳将阀杆夹紧，在外加信号压力的作用下，正反用力将阀杆炫动，使阀芯闪过卡处，此时若不能解决卡堵现象，可适当增加外源压力和驱动功率，进行反复的移动，若不能回复动作，电动调节阀则需要专业人员进行控制阀解体处理。

（2）调节阀内漏后，要适当调节阀杆的长度，使阀杆长度适合，不再产生内漏，填料泄漏后，为了是填料便捷，需要在填料函顶端倒角，在填料函底部加入防腐蚀，间隙较小的金属保护环，金属保护环与填料的接触面不能使斜面，防止填料受介质压力而被推出。

（3）调节阀振荡，当振荡比较轻微时，可以增加弹簧自力式调节阀的刚度，例如调节阀选择刚度大的弹簧，当管道，基座剧烈振动时，要增加支撑来消除振动干扰，阀的频率与系统频率相同要对调节阀进行更换。

（4）调节阀不动作时，要对减压阀进行调整，使压力达到规定的气源压力，对定位器接头和管线的泄漏点进行检查，紧固或者更换接头和管线，检查定位器的放大孔，节流孔并进行维修。
